气动三通球阀

阀门型号：Q644F/H，Q645F/H，Q614F/H，Q615F/H

通径规格：法兰DN15～DN300，螺纹DN15～DN50

结构形式：三通L型，三通T型

阀体材质：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN10、PN16、PN25、PN40、PN64

适用温度：-29～+300℃

应用范围：气体、水、蒸汽、液体、油品、腐蚀性介质等

气动三通球阀简介：

气动三通球阀是用于管道中介质换向、合流及分流的作用，主要由T型或L型三通球阀与气动执行器连接组成，按连接方式不同可分为法兰及内螺纹。气动三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅可对介质流向进行切换，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流、合流作用。可根据工况需要，在气动三通球阀执行器上加装阀门定位器及其它相关配件，即可控制球阀球芯的运转，达到对管路中介质的自动化控制。

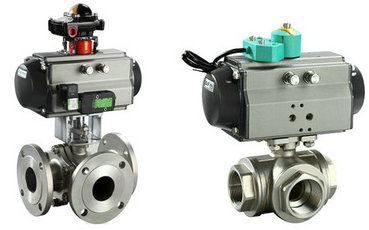

气动法兰三通球阀气动内螺纹三通球阀

气动三通球阀优点：

1、可选用不同连接形式，分为气动法兰三通球阀和气动螺纹三通球阀，满足不同使用工况。

2、密封效果**，采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用：可制成L型通口，也可制成T型通口，达到分配、合流、分流等功能。

4、气动三通球阀安装方便，可用任一通口作为介质的流通入口，并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

气动三通球阀标准规范：

1．设计和制造：GB／T12237-1989；APl608。

2．检验和试验：GB／T13927-1992；APl598。

3．法兰连接：JB／T79]一2-1994；ASME／ANSIB165。

4．结构长度：JD-2002

回讯器：也叫限位开关，远程反馈开关信号(防爆)

电磁阀：双作用选二位五通、单作用选二位三通(防爆)

三联件：可对气源稳压、过滤、气缸加润滑油

阀门定位器：输入4～20mA信号,实现阀门调节功能YT-1000R

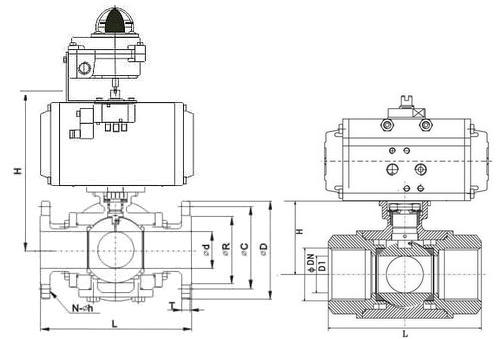

气动法兰三通球阀结构图气动内螺纹三通球阀结构图

气动三通球阀技术参数：

公称通径	DN10～DN300(mm) (螺纹1/2"～2")
公称压力	PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式	压缩空气4-7bar（可带手动装置）
连接方式	法兰式、内螺纹连接
结构形式	L型三通阀体、T型三通阀体
动作范围	0～90° 0～180°
使用温度	PTFE:-29～+178℃，PPL:-29～+300℃
适用介质	水、蒸汽、液体、油品、腐蚀性介质等
控制方式	开关模式，调节型（定位器4-20mA模拟信号）
作用形式	单作用弹簧复位（常开型，常闭型），双作用（气开气关）

气动三通球阀流向原理说明：

气动三通球阀根据结构形式及流通方向不同分为L型和T型，介质流通方向图如下。

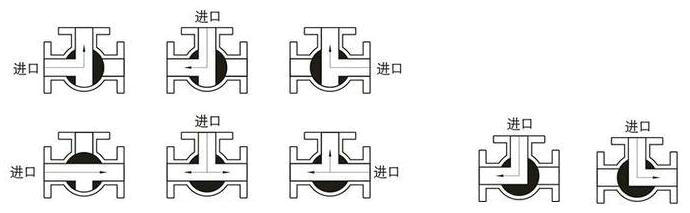

T型三通球阀流向图 L型三通球阀流向图

L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。

T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道，达到两进一出或一进两出的的功能，起到分流、合流作用。

声明：本文中所有文字、数据、图片均只适用于参考，气动三通球阀性能参数、结构尺寸参数、气动三通球阀价格等详情，请联系我们获取，电话：021-69898665!
