焊接球阀*大的特点就是重量比栓接结构轻1睹~2 %左右，阀门体积较小，同时阀门外漏点减少，提高了阀门 的使用可靠性。选用不同的驱动方式可满足不同工祝对阀门的控制要求。焊接球阀广泛应用于含硫化氢等腐蚀严 重的天然气长输管线及埋地管线，具有较长的使用寿命。

【阀门型号】

q61f系列常见的焊接球阀型号：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。

q67系列常见的焊接球阀型号：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

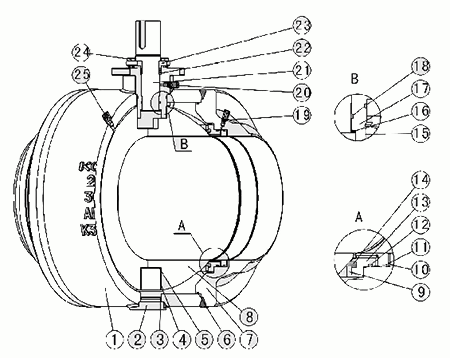

【结构简图】

图中数字解析：1表示阀体，2表示下阀杆座，3、6、12、18表示O型圈，4表示下轴衬，5表示平面轴衬，7表示阀盖，8表示球体，9表示压板圈，10表示弹簧，11表示防火垫，13表示阀座，14密封圈，15表示上轴衬，16表示平面轴衬，17表示上阀杆座，19表示阀座注脂阀，20表示阀杆注脂阀，21表示阀杆，22表示填料，23表示压盖，24表示螺钉，25表示排泄阀。

【性能参数】

公称压力：1.6-6.4MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体(WOG)

螺纹类型：G、NPT、BSPT、BSP、DI259/2999

【连接尺寸及重量】
