阀门型号：PZ641H
通径规格：DN100~500mm
结构形式：明杆楔式刚性单闸板
阀体材质：WCB/SS304/SS316等
公称压力：PN1.0~6.4MPa
适用温度：≤425℃
应用范围：灰渣水混合物(灰水比 1:1:5 *大粒度≤50毫米)
【产品说明】
PZ641H气动钢制排渣闸阀：气动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为碳素钢堆焊铁基合金，公称压力 PN16~PN64，阀体材料为碳素钢的排渣闸阀。
【性能参数】
| 排渣闸阀型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| PZ641H-16C | 16 | 1.6 | ≤425 | 灰渣水混合物(灰水比 1:1:5 *大粒度≤50毫米) |
| PZ641H-25 | 25 | 2.5 | ||
| PZ641H-40 | 40 | 4.0 | ||
| PZ641H-64 | 64 | 6.4 |
【零部件材料】
| 阀体、阀盖 | 闸板 | 阀体密封圈 | 阀杆 | 垫片 | 填料 |
| 碳素钢 | 碳素钢堆焊铁基合金 | 铬不锈钢 | 橡胶石棉板 | 石棉石墨 | |
【外形及结构尺寸】
| DN | L | D | D1 | D2 | z×Φd | b | f | H3 | H2 | H | H1 | 重量/kg |
| 100 | 300 | 220 | 180 | 158 | 8×Φ18 | 24 | 3 | 265 | 120 | 715 | 840 | 195 |
| 150 | 350 | 285 | 240 | 212 | 8×Φ22 | 28 | 3 | 290 | 162 | 945 | 1205 | 258 |
| 200 | 400 | 340 | 295 | 268 | 12×Φ22 | 30 | 3 | 307 | 200 | 1245 | 1545 | 344 |
| 250 | 450 | 405 | 355 | 320 | 12×Φ26 | 32 | 3 | 454 | 220 | 1550 | 1850 | 438 |
| 300 | 500 | 460 | 410 | 370 | 12×Φ26 | 34 | 4 | 610 | 260 | 1620 | 1980 | 630 |
| 350 | 550 | 520 | 470 | 430 | 16×Φ26 | 38 | 4 | 630 | 290 | 1690 | 2045 | 821 |
| 400 | 600 | 580 | 525 | 480 | 16×Φ30 | 40 | 4 | 645 | 338 | 1805 | 2205 | 940 |
| 450 | 650 | 640 | 585 | 532 | 20×Φ30 | 40 | 4 | 675 | 360 | 2015 | 2466 | 1019 |
| 500 | 700 | 715 | 650 | 585 | 20×Φ33 | 42 | 4 | 695 | 400 | 2115 | 2615 | 1138 |

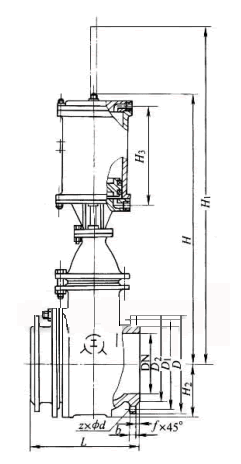

【结构示意图】
