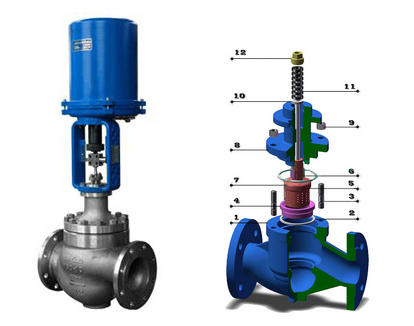

电动笼式调节阀

阀门型号：ZDLM

通径规格：DN25～DN300mm

结构形式：直通铸造球型阀

阀体材质：铸钢（WCB）、不锈钢（304、316、316L）

公称压力：PN16、PN40、PN64

适用温度：-17℃-450℃（具体见产品详情）

应用范围：气体、液体、蒸汽等介质

电动笼式调节阀概述：

电动笼式调节阀是一种压力平衡式调节阀，阀体内部采用套筒导向的先导式阀芯，阀芯上开有平衡孔，减小不平衡力，可调比大，振动小，互换性好，可适用于大部分单、双座阀的应用场合，但不适用于有颗粒及较脏污介质，是使用*为广泛的一种控制阀类型。

电动笼式调节阀特点：

电动笼式调节阀上开有窗口用于决定流量与流量特性，独特的对称多孔笼式阀瓣，更加有效的控制噪音及气蚀，不但适合更多要求苛刻的工况，更可量身定做各种流量系数，满足客户更家细致的工艺要求，广泛使用控制气体、液体、蒸汽等介质。
电动笼式调节阀参数：

阀体
形式	直通铸造铁球型阀
公称通径	25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢( ZG230450)、不锈钢（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上阀盖	标准型：-17-230℃ 散热型：230-450℃ 低温型：-60--196℃ 波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	压力平衡式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数：

执行机构
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输出力推(N)	800	2000	3000	5000	6500	10000	16000
*大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd\|\| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

声明：本文中所有文字、数据、图片均只适用于参考，电动笼式调节阀性能参数、结构尺寸参数、电动笼式调节阀价格等详情，请联系我们获取，电话：021-69898665!
