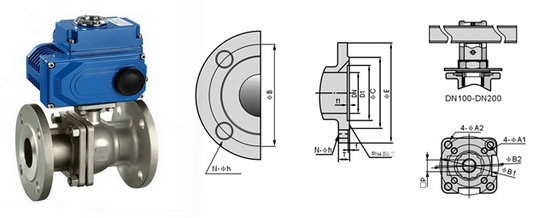

电动法兰球阀

阀门型号：Q941F，Q941H

通径规格：DN15～DN300

结构形式：浮动直通式

阀体材质：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN16、PN25、PN40、PN64

适用温度：-40℃～450℃

应用范围：石油、长输管线、化工、造纸、制药、水利、电力、市政

电动法兰球阀概述：

电动法兰球阀是由法兰式球阀装配上电动执行器组成，依靠电源驱动来操作阀门的启闭与介质大小的调节，根据密封结构可分为软密封和金属硬密封，以适用于不同的工况及介质当中。由于电动法兰球阀的启闭件是一个带孔的圆形球体，阀门打开时，阀体的通道与管道相等形成一个大直径，可以让介质毫无损失的从通口流过，顾特别适用于介质是粘稠、含颗粒、纤维性质的场合，广泛应用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

电动法兰球阀优点：

1·可适用于两位关断控制的场合，亦可对介质流量压力温度等各项参数进行百分比调节。
2·根据工况需要选用防爆型，或装配上手动手轮装置，实现手动开关阀门的功能。

3·电动法兰球阀流阻力超小、流通能力大、装卸维护方便、密封性能**，适用于多种工况。

4·Q941H电动球阀体积小、重量轻、推力大、伺服放大器内装、操作方便、可靠性高。

5·电动法兰球阀流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

6·电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及AC380V电源即可控制运转。具有连线简单、结构紧凑、动作稳定等优点。

电动法兰球阀技术参数：

公称通径	DN15～DN300(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式连接
密封形式	软密封（常温）,金属硬密封（高温）
电源电压	AC220V、AC380V（其他定制DC24等）
动作范围	0～90°
阀芯形式	"O"型球形阀芯
阀体材质	碳钢、不锈钢304、316
阀体结构	两段式结构（二片式）
使用介质	水、油品、气体、腐蚀性介质等
控制方式	开关模式(开关两位控制)、智能调节型(4～20mA模拟量信号控制)

电动法兰球阀标准规范：

结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76

电动法兰球阀执行机构：

输出力矩	50N·M～2000N·M
动作时间	15秒-60秒（可定制）
环境温度	-25～+70℃
输出信号	4-20mA模拟量信号
执行机构	可选防爆型，可带手动装置
可调范围	250：1（DN15-80）；350：1（DN10-300）

声明：本文中所有文字、数据、图片均只适用于参考，电动法兰球阀性能参数、结构尺寸参数、电动法兰球阀价格等详情，请联系我们获取，电话：021-69898665!
