电动三通球阀

阀门型号：Q944F/H，Q945F/H，Q914F/H，Q915F/H

通径规格：法兰DN15～DN200，螺纹DN15-DN50

结构形式：三通L型、三通T型

阀体材质：铸钢WCB、不锈钢304、不锈钢316

公称压力：PN16、PN25、PN40、PN64

适用温度：-40℃～450℃

应用范围：水，气体，蒸汽，燃气，油品、腐蚀性介质等

电动三通球阀概述：

电动三通球阀是一种可对三条管路介质进行换向、分流或合流的三通切换型调节球阀，一般有法兰或内螺纹连接方式，根据不同流向切换要求球芯可设计为L型和T型结构，从而实现对管道中流体各种不同组合的控制形式。电动三通球阀不仅能对两条相互垂直的通道进行切换或截断，也能关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。选用不同功能的执行装置，可满足不同工况的使用要求，广泛用于电力、环保、供水、蒸汽、机械设备等工业系统中作两位切断或比例式调节使用。

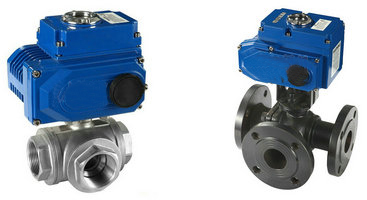

电动内螺纹三通球阀电动法兰三通球阀

电动三通球阀优点：

1、电动三通球阀兼备开关切断和智能比例式调节功能，不仅可截断流体，也可以对压力，流量及温度等参数进行调整。

2、可用功能多，既能分配也能换向，适用于液休、气体、蒸汽等介质的配比调节与控制。

3、可用范围广，一阀多用，任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、可分为电动法兰三通球阀和电动内螺纹三通球阀，满足不同工况里管道的连接。

电动三通球阀技术参数：

公称通径	DN15～DN200(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式、螺纹连接
阀芯形式	O型球型阀芯
驱动方式	电动控制（可带手动手轮）
结构形式	三通L型、三通T型
电源电压	AC220V、AC380V（其他定制DC24等）
阀体材质	碳钢WCB、不锈钢304、316、316L
球芯材质	碳钢WCB、不锈钢304、316、316L
可调范围	15-60秒（可定制）
适用温度	-40℃～450℃
执行机构	开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)、可选防爆系列型

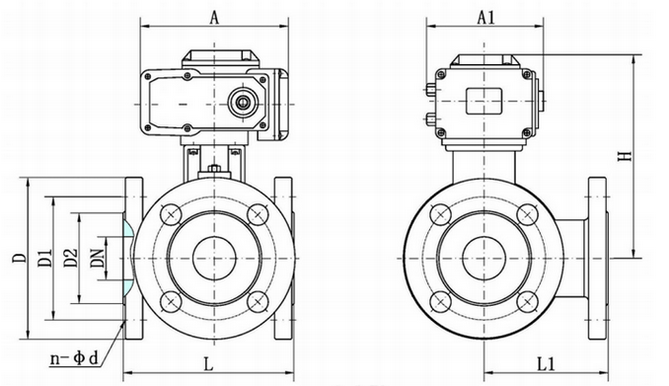

电动法兰三通球阀结构图

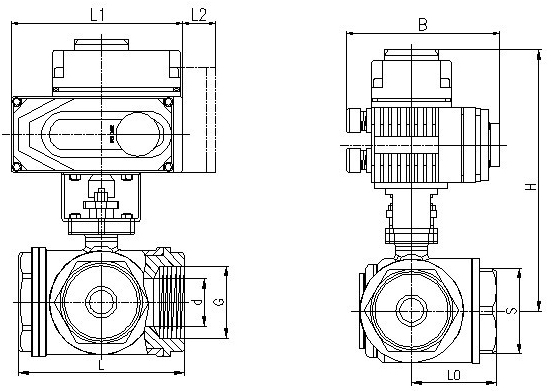

电动内螺纹三通球阀结构图

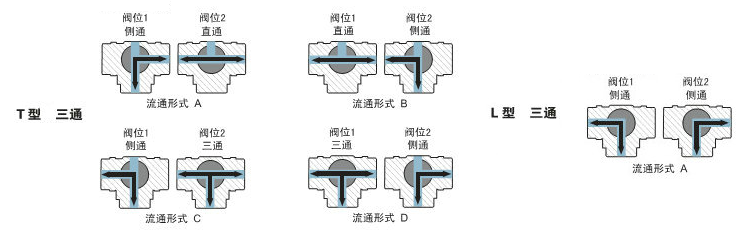

电动三通球阀流向原理说明：
电动三通球阀根据流向切换要求一般分为L型结构和T型结构，介质流通方向可切换为多种形式。
L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，T型电动三通球阀适用于介质的分流、合流或流向切换。三通球阀原理图

T型三通球阀可以使三个通道互相连通或使其中两个通道连通，起分流或合流作用，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

声明：本文中所有文字、数据、图片均只适用于参考，电动三通球阀性能参数、结构尺寸参数、电动三通球阀价格等详情，请联系我们获取，电话：021-69898665!
