电动三片式球阀

阀门型号：Q911F，Q911H

通径规格：DN15～DN100

结构形式：浮动直通式

阀体材质：不锈钢304、不锈钢316、不锈钢316L

公称压力：PN16、PN25、PN40、PN64

适用温度：-29℃～300℃

应用范围：蒸汽、水、油品、空气和腐蚀性介质等

电动三片式球阀概述：

电动三片式球阀（电动内螺纹球阀）由左右阀壳和中间阀体三部分组装而成，由四根较长的螺栓横穿三段阀壳，从两端紧紧夹住中间阀体。电动三片式球阀的*大优点就是特别容易拆卸，当阀门出现故障或需要维修时，不用拆卸管路的螺纹，可直接将四根螺栓拿下，便能将阀体的中间部分取出。既减少了发生故障的机率，又提高了作业效率，特别适用于机械体积小空间狭窄的工况当中。

电动三片式球阀原理：

三片式电动球阀的密封性能可靠，且承受的压力较高，它的动作原理是通过电动执行装置的电源电压，带动阀芯做90度的旋转从而达到对介质的开启与截断，可设计为对介质进行二位开关控制，也能实现对管道中介质流量、压力、温度等参数进行比例调节。

电动三片式球阀标准规范：

测试检验：API598，EN12266

螺纹接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，
ISO228/1 JIS B 0203

对焊接端：ASME B16025

套焊接端：ASME B16.11

阀兰接端：ASME B16.5 DIN2542～2545 JIS B2238

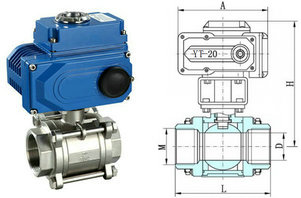

电动三片式球阀结构图

电动三片式球阀技术参数：

公称通径	DN15～DN100(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接形式	内螺纹、焊接式
驱动方式	电源驱动（可防爆，可带手动装置）
电源电压	AC220V、AC380V（其他定制DC24等）
动作范围	0～90°
结构形式	三片式球阀
阀体材质	碳钢、不锈钢304、316、316L
信号反馈	有源信号、S无源信号
动作时间	30S-60S（可定制快开）
适用温度	-29～180°C(增强四氟乙烯)、-29～300°C(对位聚苯)
适用介质	液体、油、空气和腐蚀性介质等
控制方式	开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

电动片式球阀分类与区别：
电动一片式球阀是一体式的，由一个塞头将球体固定，如此方便了它的维修，可用于要求快开快闭的工况中。

电动二片式球阀为两部分组成，由两片阀体夹住球体而固定起来，维修相对比较复杂，中间螺丝的松紧度关系到是否会漏气。

电动三片式球阀跟二片式球阀类似，由左右端盖，还有中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种承受的压力要高些。

声明：本文中所有文字、数据、图片均只适用于参考，电动三片式球阀性能参数、结构尺寸参数、电动三片式球阀价格等详情，请联系我们获取，电话：021-69898665!
