阀门型号：Z15W
通径规格：DN15-DN50
结构形式：暗杆楔式
阀体材质：铸钢，不锈钢
公称压力：1.0-1.6MPa
适用温度：≤80
应用范围：工业、水、蒸汽、油品、污水
不锈钢丝口闸阀Z15W产品概述:
丝扣闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。
不锈钢丝口闸阀Z15W性能规范 specifications
公称压力 Nominal pressure | PN | 1.6,2.5,4.0,6.5 | Mpa |
强度试验压力 Strength testing pressure | PT | 2.4,3.8,6.0,9.6 | |
低压气密封试验压力 Seat testing pressure（low pressure） | 0.6 | Mpa | |
高压气密封试验压力 Seat testing pressure（high pressure | 1.8,2.8,4.4,7.1 | ||
适用介质 Applicable medium | Z15W-(16-64)C 水、油、气WATER,oil，Gas | Z15W-(16-64)P 硝酸类 Nitric acid | Z15W-(16-64)R醋酸类 Acetic acid |
适用温度Applicable temperature | （-40~180℃） | ||
不锈钢丝口闸阀Z15W主要零件材料 Materials of main parts
零件名称 Description of parts | Z15W-(16-64)C | Z15W-(16-64)P | Z15W-(16-64)R |
阀体 Body | WCB | CF8 | CF8M |
闸板Disc | WCB | CF8 | CF8M |
阀杆 Stem | 304 | 304 | 316 |
密封圈Sealring | ss304,ss316 | ||
填料 Packing | 聚四氟乙烯 Polyterafluoroethylene（PTFE) | ||
不锈钢丝口闸阀Z15W主要外形尺寸 Main outer size
DN | G | L | H | D |
15 | 1/2″ | 55 | 90 | 70 |
20 | 3/4″ | 60 | 98 | 70 |
25 | 1″ | 69 | 108 | 70 |
32 | 1¼″ | 76 | 128 | 80 |
40 | 1½″ | 80 | 152 | 100 |
50 | 2″ | 92 | 166 | 100 |

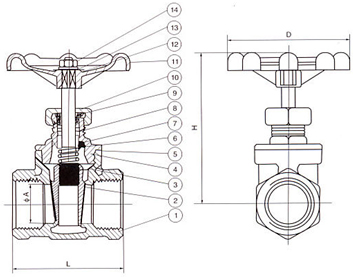

不锈钢丝口闸阀Z15W结构图:
