• 气动高压闸阀
气动高压闸阀

阀门型号:Z641Y,Z641W

通径规格:DN50~DN600

结构形式:直通

阀体材质:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

公称压力:PN100-PN250

适用温度:-29℃~550℃

应用范围:油品、蒸汽、石油、化工、火力电站

气动高压闸阀简介:
气动高压闸阀是由锻造高压闸阀与气动执行装置组合而成,主要用于介质较为复杂的高温高压工况中,与其他阀门产品相比的特点是耐高温高压,独特的自密封设计,压力越高,密封越可靠,由于性能技术特性、工况的特殊,使产品也形成了其他产品所替代不了的特点。气动高压闸阀依靠执行器的气源压力来驱动阀门的开启和关闭,利用气压带动闸板做上升下降的运作,从而来接通(全开)和截断(全关)管道中的流体介质,公称压力可达25MPa及更高,口径由50至600mm,温度范围在-29℃至550℃。
气动高压闸阀优点:
1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启高度高)。
2、开启较有力,密封性能好,介质流向不受限制,不扰流,不降压力。
3、形体简单,制造工艺性好,适用范围广。
气动高压闸阀设计标准:
设计与制造:GB12234
结构长度:GB12221
法兰尺寸:GB9113  JB79
压力-温度:GB9131
试验-检验:JB/13927  JB/T9092

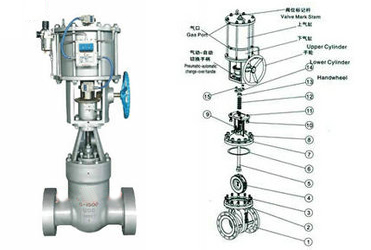

气动高压闸阀结构图
气动高压闸阀技术参数:
公称通径DN50~DN600(mm)
公称压力PN10-25.0Mpa
连接方式法兰式,焊接式
控制方式气动控制(气源驱动)
温度范围-29℃~550℃
阀体形式直通铸造阀
阀体材质WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手动功能可配手轮


声明:本文中所有文字、数据、图片均只适用于参考,气动高压闸阀性能参数、结构尺寸参数、气动高压闸阀价格等详情,请联系我们获取,电话:021-69898665!
