气动Y型三通球阀

阀门型号：Q942F，Q942H

通径规格：DN50～DN250mm

结构形式：Y型三通

阀体材质：铸钢（WCB）、不锈钢（304、316、316L）

公称压力：PN16、PN40、PN64

适用温度：-40℃～450℃

应用范围：石油、化工、发电、造纸、天然气

气动Y型三通球阀概述：

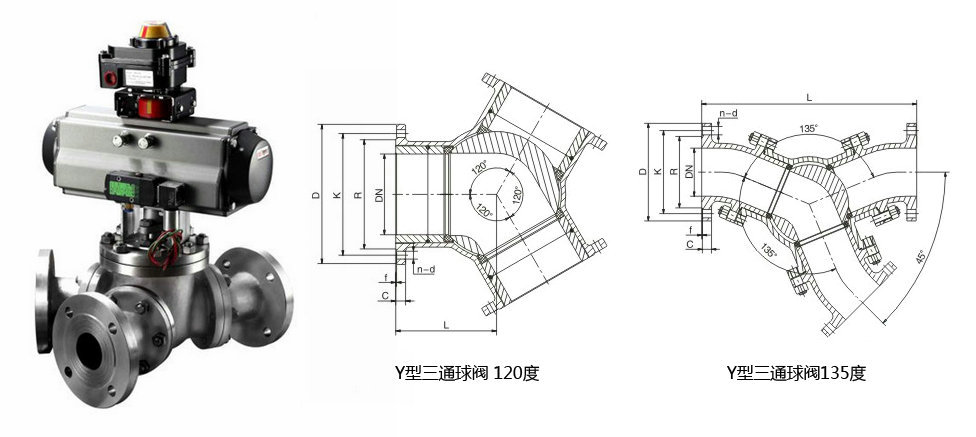

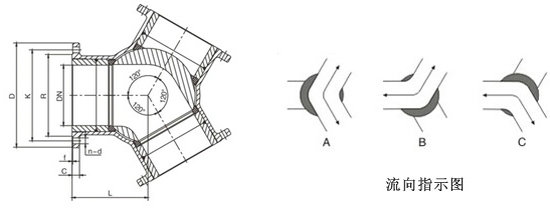

Q942F/H气动Y型三通球阀顾名思义即采用Y型流道形式，阀座为三面阀座，有相互成120°、135°二种阀体结构形式，根据需要实现对介质流向切换两种工况。气动Y型三通球阀的安装形式多样，可根据管路的布局选择不同的外形进行安装，流道平坦、流体阻力小，流通能力强，不会使介质停留在流道内部，实现各管道能够得到很好、很顺的切换，不会造成二次污染。

气动Y型三通球阀应用：

气动Y型三通球阀与阀座密封，根据工况不同，可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不超过450℃。
气动Y型三通球阀参数：

公称通径	DN50～DN250(mm)
公称压力	PN1.6、2.5、4.0、6.4MPa
连接形式	法兰式
结构形式	Y型三通
驱动方式	气源控制(压缩空气4-7bar)
使用温度	-40℃～450℃
控制形式	开关型(开关两位控制)、调节型(4～20mA信号)
阀体材质	碳钢WCB、不锈钢304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

气动Y型三通球阀可选功能：

驱动方式	压缩空气(可带手轮)
供气压力	0.4-0.7mpa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
可选附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

声明：本文中所有文字、数据、图片均只适用于参考，气动Y型三通球阀性能参数、结构尺寸参数、气动Y型三通球阀价格等详情，请联系我们获取，电话：021-69898665!
