气动偏心半球阀

阀门型号：PQ640F，PQ640H

通径规格：DN25～DN300

结构形式：偏心旋转球芯

阀体材质：碳钢WCB、不锈钢304、不锈钢316

公称压力：PN10、PN16、PN25、PN40

适用温度：-20℃～450℃

应用范围：蒸汽、水、油品、气体、腐蚀性介质

气动偏心半球阀简介：

PQ640H气动偏心半球阀具有开关无摩擦，密封不易磨损，启闭力矩小等特点，利用半球体围绕偏心轴心旋转来控制管路介质，在开关过程中，球体与阀座密封面之间不会产生摩擦，减少了密封件的磨损，大大提高了使用寿命。由于气动偏心半球阀的结构原理与三偏心蝶阀的运作形式极为相似，顾有人称偏心半球阀是一种球形阀瓣的蝶阀。

气动偏心半球阀特点：

1、PQ640H气动偏心球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。

2、气动偏心球阀的V型切口具有切削功能，在关闭时能将介质中的杂物（树枝、纺织袋等）切断，保证阀门正常启闭。

3、2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。

4、气动偏心旋转阀特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物的介质，广泛应用于石油、化工、造纸、污水处理等管道中做开关切断或流量调节。
气动偏心半球阀技术参数：

公称通径	DN25～DN300(MM)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接形式	对夹式、法兰连接
结构形式	直通偏心球形阀
驱动形式	压缩空气4-7bar(可带手动装置)
阀体材质	碳钢WCB、不锈钢304、不锈钢316、316L
泄露量Q	软密封VI级、硬密封IV级
可调范围	全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
流量特性	近似等百分比
控制方式	开关型（开关两位切断），调节型(定位器4-20mA模拟信号)
作用形式	单作用（弹簧复位）常开式，常闭式；双作用（无复位）气开气关

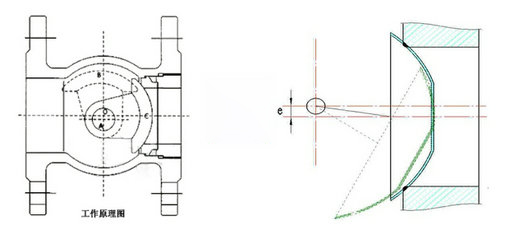

气动偏心半球阀原理说明(图)：

气动偏心半球阀半球体中线与阀杆中线偏置尺寸，与阀座中线偏置尺寸，全开时球体与阀座完全脱开，并有一定的间隙，回转半径分为长半径和短半径，在长半径转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，半球相对阀座面有一个渐出脱离和渐入挤压的作用，从而降低了启闭时阀座与半球之间的机械磨损和擦伤，提高了使用寿命。

声明：本文中所有文字、数据、图片均只适用于参考，气动偏心半球阀性能参数、结构尺寸参数、气动偏心半球阀价格等详情，请联系我们获取，电话：021-69898665!
