• 气动螺纹球阀
气动螺纹球阀

阀门型号:Q611F,Q611H

通径规格:DN10~DN100

结构形式:浮动直通式O型

阀体材质:不锈钢304、不锈钢316、不锈钢316L

公称压力:PN10、PN16、PN25、PN40、PN64

适用温度:PTFE:-29~+178℃,PPL:-29~+300℃

应用范围:气体、蒸汽、水、油品、腐蚀性介质等

气动螺纹球阀概述:
气动螺纹球阀是由内螺纹球阀与气动执行器组成,按结构形式不同可分为整体式(一片式)、两片式及三片式,由于阀门本身体积精小且结构紧凑,所以特别适用于安装尺寸有限和场合空间相对狭窄的工况中。气动螺纹球阀通过压缩空气作为动力源来操作球阀的开启和关闭,根据工作需要可选用双作用或单作用执行机构,单作用形式具有弹簧复位的功能,可在遇到故障或气源断开时,自动归位到开启或关闭的状态。
气动螺纹球阀优点:
1、可在执行器顶部或底部安装手动操作机构,实现手动开、关阀门。
2、内螺纹气动球阀具有体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。
3、密封结构分为金属密封与弹性软密封,可分别使用在不同的工况当中。
4、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
5、气动螺纹球阀采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
气动螺纹球阀性能规范:
阀芯形式:"O"型球形阀芯
密封填料:PTFE、柔性石墨
环境温度:-20~+90℃
密封圈:增强聚四氟乙烯,对位聚笨
流量特性:近似快开型
动作范围:0~90°
泄露量Q :硬密封:≤额定流量的10-5;软密封:零泄漏
阀体材质:铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质:不锈钢CF8(304)、CF8M(316)

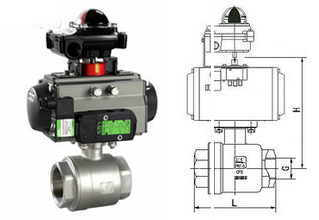

气动螺纹球阀结构
气动螺纹球阀技术参数:
公称通径DN10~DN100(mm)
公称压力PN1.0、1.6、2.5、4.0、6.4MPa
驱动形式压缩空气4-7bar(可带手动装置)
连接方式内螺纹连接(螺母旋紧式)
结构形式
整体式(一片式)、二片式阀体、三片式精铸阀体
动作范围0~90°
使用温度
PTFE:-29~+178℃,PPL:-29~+300℃
适用介质水、蒸汽、液体、油品、腐蚀性介质等
控制方式开关模式,调节型(定位器4-20mA模拟信号)
作用形式单作用弹簧复位(常开型,常闭型),双作用(气开气关)


声明:本文中所有文字、数据、图片均只适用于参考,气动螺纹球阀性能参数、结构尺寸参数、气动螺纹球阀价格等详情,请联系我们获取,电话:021-69898665!
