电动角式调节阀

阀门型号：ZDLS

通径规格：DN20～DN200mm

结构形式：角型铸造阀

阀体材质：铸钢（WCB）、不锈钢（304、316、316L）

公称压力：PN16、PN40、PN64

适用温度：-17℃-450℃（具体见产品详情）

应用范围：高粘度、含有悬浮物和颗粒状物质的气体、液体

电子式电动角式调节阀概述：

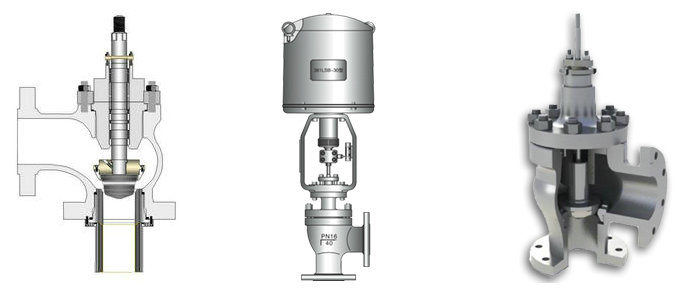

ZDLS电子式电动角式调节阀阀体为直角型，专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，且角式阀体无死角，便于吹扫，维护简单被广泛应用。电子式电动角式调节阀一般采用单座或者平衡式套筒阀瓣，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源，即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节，在一些高压差场合也可以多级调节。

电子式电动角式调节阀特点：

电动角式调节阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性**、拆装方便等优点。广泛应用于**控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值，特别适用于具有高粘度、含有悬浮物和颗粒状物质的调节，可避免结焦、堵塞，便于自净与清洗的场合。【查看

电动角式调节阀工作原理动态图】
电子式电动角式调节阀参数：

阀体
形式	角型铸造阀
公称通径	20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢、铸不锈钢
上阀	标准型：-17-230℃散热型：230-450℃低温型：-60--196℃波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件
阀芯型式	单座柱塞式阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电子式电动角式调节阀执行结构：

执行机构
型式	381 LSA-08	381 LSA-20	381 LSB-30	381 LSB-50	381 LSC-65	381 LSC-99	381 LSC-160
活塞直径	381 LXA-08	381 LXA-20	381 LXB-30	381 LXB-50	381 LXC-65	381 LXC-99	381 LXC一160
输出力推(N)	800	2000	3000	5000	6500	10000	16000
*大行程L(mm)	30		60		100
工作速度( mm/s)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd\|\| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

声明：本文中所有文字、数据、图片均只适用于参考，电动角式调节阀性能参数、结构尺寸参数、电动角式调节阀价格等详情，请联系我们获取，电话：021-69898665!
