• 电动对夹式球阀
电动对夹式球阀

阀门型号:Q971F

通径规格:DN15~150mm

结构形式:超薄法兰、对夹式

阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN1.0、1.6、2.5MPa

适用温度:-17℃-450℃(具体见产品详情)

应用范围:油、水、气及纸浆或纤维状流体

电动对夹式球阀概述:
电动对夹式超薄型球阀特别适用于短线管道和特定空间的安装使用,具有结构紧凑,长度短、体积小,且阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。电动对夹式球阀与普通球阀相比,是新一代超短法兰距球阀,球芯通道形状为V形、O形,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

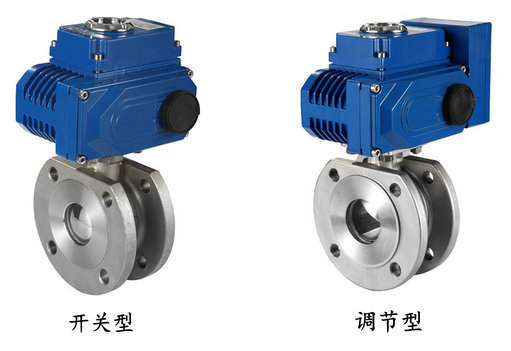

电动对夹式球阀种类
电动对夹式球阀特点:
电动对夹式球阀具有结构长度短、重量轻、安装方便、节省材料等显著优点,适用于安装位置比较短的场合,维修方便,阀门设计易拆卸,在阀门一端有螺旋阀盖,此阀盖控制阀座与球芯密封及开关松紧度。
电动对夹式球阀参数:
公称通径DN15~DN200(mm)
公称压力1.0、1.6、2.5MPa
连接形式超薄法兰、对夹式
结构形式直通式
驱动形式电源驱动AC220V、AC380V、DC24V(其它特制)
温度范围PTFE≤180℃、PPL≤300℃、硬密封≤450℃
阀芯结构V型、O型阀芯
阀体材质铸钢(WCB)、不锈钢(304、316、316L)
密封材料PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
使用介质油、水、气及纸浆或纤维状流体
控制方式开关式(两位切断)、调节型(4~20mA信号)

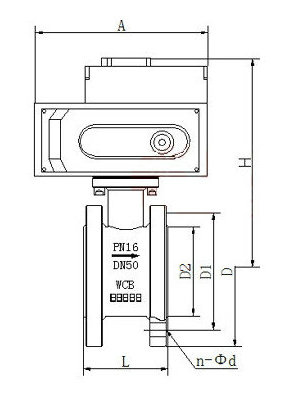

电动超薄型球阀结构图
电动对夹式球阀可选功能:

可选功能
防爆功能防爆等级:Exd II BT4
调节功能输入输出4-20mA、O- 5V.DC、0- 10V.DC
手动功能可装配手动装置,开阀、关阀功能


声明:本文中所有文字、数据、图片均只适用于参考,电动对夹式球阀性能参数、结构尺寸参数、电动对夹式球阀价格等详情,请联系我们获取,电话:021-69898665!
