电动螺纹球阀

阀门型号：Q911F，Q911H

通径规格：DN15～DN100

结构形式：浮动直通式

阀体材质：不锈钢304、不锈钢316、不锈钢316L

公称压力：PN10、PN16、PN25、PN40、PN64

适用温度：PTFE:-29～+178℃，PPL:-29～+300℃

应用范围：水、油品、气体、粉末及弱腐蚀性介质

电动内螺纹球阀简介：

电动内螺纹球阀（又称电动丝扣球阀）就是指螺母和管接头上为螺纹状的球阀，采用直连的方式，将电动执行机构与内螺纹球阀连接组合而成。电动内螺纹球阀一般比较小，口径在DN50以下的比较常见，因为与阀门连接的管道很难开螺纹，所以一般超过这个尺寸都不适合使用。电动内螺纹球阀选用不同的材质，可分别适用于多种介质，可在压力为PN1.0～4.0MPa，工作温度为 -29～300℃的各种管路上，做两位切断或调节使用。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动内螺纹球阀标准规范：

检验标准: JB/T9092,API598, EN12266

产品标准: GB/T12237, ASME16.34, API608

管螺纹标准: GB/T7306, GB/T7307, ISO7-1, ISO288-1
ASMEB1.20.1, BS21, DIN2999/599, BSP

试验压力：1.6 2.5 4.0

强度试验：2.4 3.8 6.0

密封试验：1.8 2.8 4.4

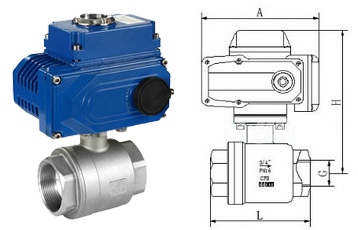

电动螺纹球阀结构图

电动内螺纹球阀原理：

电动螺纹球阀执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转，球体绕垂直于通道轴旋转90°，实现对管道中流体介质的比例调节或切断控制，电动螺纹球阀属于直通阀门，全开状态介质与密封面无接触，其寿命长、密封面和介质摩擦磨损率低，适合介质含颗粒、带腐蚀性流体使用。

电动内螺纹球阀技术参数：

公称通径	DN15～DN100(mm)
公称压力	PN1.0、1.6、2.5、4.0MPa
连接形式	内螺纹连接（螺母旋紧式）
密封形式	O型球型阀芯
电源电压	AC110V、AC220V、AC380V（DC24等）
旋转范围	0～90°
动作时间	15秒/30秒/60秒（可定制）
阀体材质	碳钢、不锈钢304、316
流量特性	快开特性
泄露量Q	硬密封：≤额定流量的10-5 ；软密封：零泄漏
适用温度	PTFE:-29～+178℃，PPL:-29～+300℃
适用介质	液体、油、气体、粉末及各种腐蚀性介质
控制方式	普通开关型(开关两位模式)、智能调节(4～20mA模拟量信号控制)

电动内螺纹球阀零件材料：

连接方式		内螺纹连接			对焊连接
零件名称	阀体阀盖	WCB	CF8(304)	CF8M(316)	WCB	CF8(304)	CF8M(316)
	球体、阀杆	2Cr13	0Cr19Ni9	OCr17Ni12Mo2	2Cr13	0Cr19Ni9	OCr17Ni12Mo2
	密封圈、填料	增强聚四氟乙烯、对位聚苯
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	水、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质
适用工况	适用温度	-29～180°C(增强四氟乙烯)、-29～300°C(对位聚苯)

声明：本文中所有文字、数据、图片均只适用于参考，电动螺纹球阀性能参数、结构尺寸参数、电动螺纹球阀价格等详情，请联系我们获取，电话：021-69898665!
