• 电动衬胶蝶阀
电动衬胶蝶阀

阀门型号:D971J,D941J

通径规格:DN50-DN1200

结构形式:中线式

阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316

公称压力:PN6、PN10、PN16

适用温度:-40℃~150℃

应用范围:气体、水、油品、腐蚀性介质等

电动衬胶蝶阀简介:
电动衬胶蝶阀(电动衬胶防腐蝶阀)是通过高温的方式将橡胶与阀体硫化为一体,并与电动执行机构组合而成的电动蝶阀,其衬胶的设计可以有效的隔离介质与金属接触,具有一定的耐碱盐和弱酸侵蚀性能,可使用在含有腐蚀性的介质当中。电动衬胶蝶阀根据使用工况的不同,可分为全衬胶和半衬胶,确保在不同场所的使用条件下保证蝶阀的密封性、耐腐性。在含有固体颗粒的介质中,橡胶密封比四氟PTFE密封更有耐磨性。
电动对夹式衬胶蝶阀                          电动法兰衬胶蝶阀
电动衬胶蝶阀优点:
1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
3、可分为电动法兰衬胶蝶阀和电动对夹式衬胶蝶阀,可满足使用在不同的管道里。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶材料无任何毒性,并且抗菌、耐老化、耐弱腐蚀,使用寿命长等特点,且产品价格是不锈钢阀门的三分之一。
电动衬胶蝶阀标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

电动衬胶蝶阀零件材料:

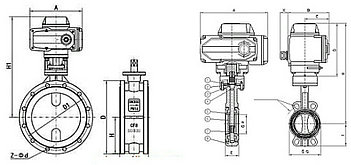

电动衬胶蝶阀结构图
  电动法兰衬胶蝶阀                        电动对夹式衬胶蝶阀
阀 体:铸铁、球墨铸铁、碳钢、不锈钢
蝶 板:铸铁、球墨铸铁、碳钢、不锈钢 完全包覆橡胶或氟塑料
阀 杆:碳钢镀镍磷、不锈钢
阀座密封圈:天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
密封圈使用温度:丁腈橡胶X≤80度; 耐磨橡胶X6≤150度; 氯丁橡胶≤120度; 氟橡胶X7≤150度;
电动衬胶蝶阀技术参数:
公称通径DN50-DN1200(mm)
公称压力0.6Mpa、1.0Mpa、1.6Mpa
连接形式对夹式、法兰式
介质温度-40℃~150℃
密封圈各种橡胶(零泄露)
动作范围0~90°
控制方式调节型或普通开关型
阀体材质球墨铸铁、铸钢、不锈钢
电动衬胶蝶阀性能规范:
公称通径DN(mm)50~2000
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、油品、腐蚀性介质等。


声明:本文中所有文字、数据、图片均只适用于参考,电动衬胶蝶阀性能参数、结构尺寸参数、电动衬胶蝶阀价格等详情,请联系我们获取,电话:021-69898665!
